振動試験において、最も困難かつ避けて通れないトラブルが「共振」です。

「試験条件は正しく設定されているはずなのに、なぜか限界を超えて破損した」「異常な音が発生して試験を中断せざるを得なくなった」……こうした現場の悩みは、設計と試験の現場で絶えません。

本記事では、振動試験の成否を分ける「共振」という物理現象を徹底解説し、現場で直ちに役立つ対処法から、不具合を未然に防ぐための理想的な治具設計までを解説します。

共振のメカニズムを深く理解する

1-1. 固有振動数は「物体のアイデンティティ」

すべての物体（試験体、治具、センサーに至るまで）は、その形状、材質、質量によって決まる「揺れやすい周波数」を持っています。これを固有振動数と呼びます。

固有振動数を決定する要素は、大きく分けて以下の2つです。

• 剛性を高くする（硬くする）ほど：固有振動数は高くなる
• 質量を重くするほど：固有振動数は低くなる

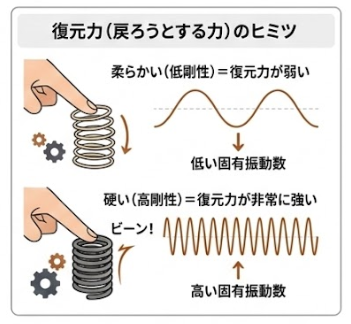

1-2. なぜ「硬い」と「高く」なるのか？（復元力のヒミツ）

剛性が高いということは、物体を少し曲げようとしたときに、元の形に戻ろうとする力（復元力）が非常に強いということです。硬いバネを弾くと「ビーン！」と一瞬で戻ります。この「元の形に戻るスピード」が速ければ速いほど、1秒間に往復できる回数（周波数）が増えるというわけです。

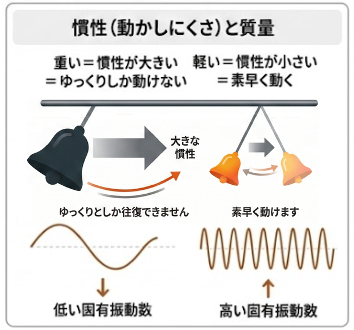

1-3. なぜ「重いと低くなる」のか？

イメージとしては「重い鐘」と「軽い鈴」の違いです。重いものは一度動き出すと慣性が大きいため、ゆっくりとしか往復できません（周波数が低い）。逆に軽いものは素早く動けます（周波数が高い）。

1-4. 治具設計のジレンマ

剛性を上げようとして補強パーツを足しすぎると、治具が重くなり、結果として固有振動数が下がって試験範囲内に入り込んでしまうことがあります。そのため、プロの設計では「いかに軽く、いかに硬く作るか」という比剛性が追求されます。

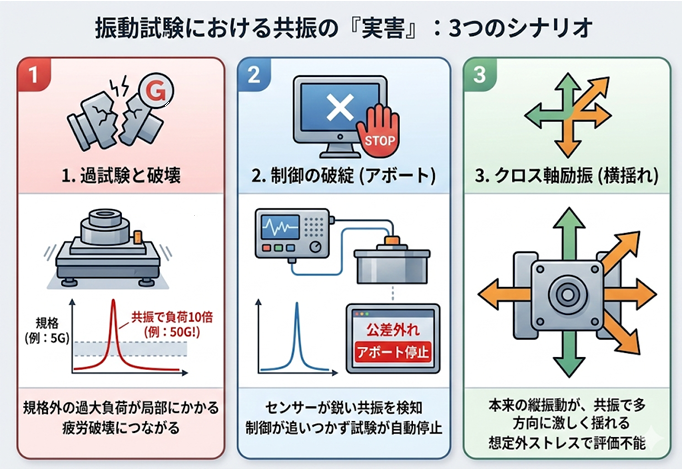

振動試験における共振の「実害」

2-1. 過試験（オーバーテスト）と破壊

試験規格で定められた加速度（例：5G）を大きく超える負荷が局部にかかります。共振倍率が10倍になれば、部品には50Gの衝撃がかかり続けていることになり、一瞬で疲労破壊に至ります。

2-2. 制御の破綻（アボート）

制御用センサーが共振点にあると、コントローラーは「揺れすぎ」を検知して出力を下げようとします。しかし、あまりに鋭い共振だと制御が追いつかず、エラー（公差外れ）で試験機が自動停止します。

2-3. クロス軸励振（横揺れ）

本来は縦方向に振っているはずが、共振によって斜めや横方向に激しく揺れる現象です。これにより、本来の狙い以外の箇所に想定外のストレスがかかり、正しい評価ができなくなります。

【実践】共振ポイントをどう見つけるか？

試験を始める前に、どこで共振が起きるかを知ることは非常に重要です。

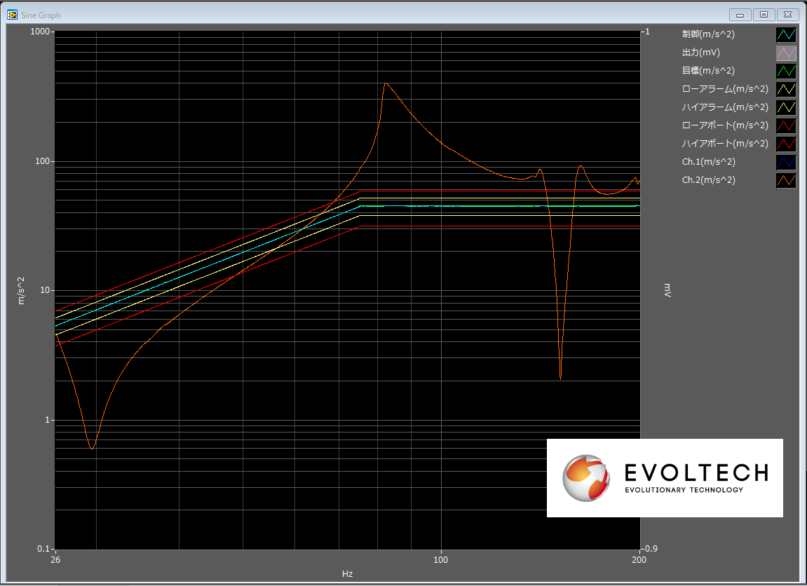

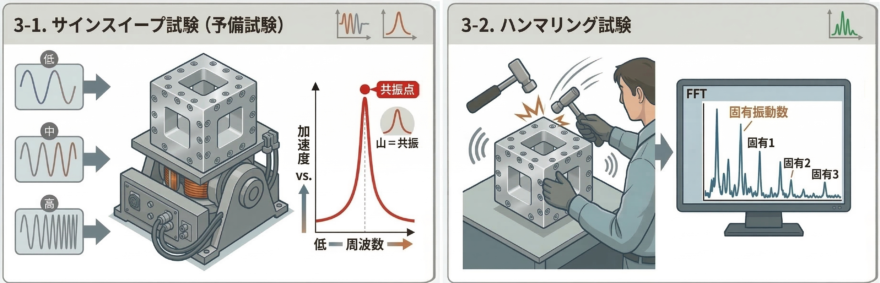

• 3-1. サインスイープ試験（予備試験）： 低い周波数から高周波数までゆっくり流し、応答性能（加速度のピーク）を確認します。山が高くなっている箇所が共振点です。
• 3-2. ハンマリング試験： インパクトハンマー（インパルスハンマー）で治具や装置を叩き、その振動を解析して固有振動数を特定します。試験機に乗せる前に手軽に診断できるため、治具の完成チェックに有効です。

現場でできる共振への対処法

4-1. 制御センサーの位置変更

最も基本的な対策です。治具の先端など「揺れている場所」を避け、可能な限り振動機のテーブルに近い「剛性の高い場所」に付け替えます。

4-2. 平均化制御（マルチポイント制御）

1点ではなく2〜4点のセンサーを設置し、その平均値で制御を行います。特定の一点による制御の乱れを抑え、試験全体を安定させることができます。

4-3. ノッチング（感度低減）制御

「どうしても共振は避けられないが、振動は加えたい」という場合の高度な手法です。特定のセンサーが設定したリミット値に達した際、その周波数帯だけ出力を自動で絞ります。

【設計編】共振を防ぐ理想的な治具の作り方

5-1. 材料選定のポイント

「軽くて硬い」、そして「振動を吸収する」のが治具の理想的なスペックとなります。

5-2. 形状による工夫

• 板厚の最適化： むやみに厚くせず、ハニカム構造やリブ（補強板）を効果的に配置します。
• ボルト締結の適正： 接合部が緩んでいると、そこが原因で二次的な共振（ビビリ）が発生します。

エボルテックが提供する「共振ソリューション」

共振は物理現象であり、完全に消し去ることはできません。しかし、「熟練の知恵」と「最新の技術」でコントロールすることは可能です。

エボルテックでは、以下のプロセスでお客様の試験をサポートしています。

1. 事前解析： 3Dモデルを用いた事前解析により、製作前に治具の共振点を予測。
2. 最適な治具製作： 経験豊富なエンジニアが、ターゲット周波数に合わせ、オーダーメイドで治具を製作。
3. 高度な試験運用： 熟練の技術者が制御ポイントを見極め、過酷な条件でも安定したデータ取得を実現。

おわりに

振動試験の目的は、製品が実環境に耐えうるかを「正しく」評価することです。共振によるノイズや過度な破損は、その判断を狂わせてしまいます。 「試験がいつもエラーで止まってしまう」「どの周波数で共振しているか調べてほしい」といったお悩みがあれば、ぜひエボルテックにご相談ください。
